Двонаправлений перетворювач постійного/змінного струму
Для систем накопичення енергії в акумуляторах у виробництві та передачі електроенергії
Двонаправлені перетворювачі потужності
Система перетворення енергії з накопиченням енергії, що використовує трирівневу технологію керування, є високоефективним та надійним двонаправленим перетворювачем постійного струму потужністю від 300 кВт до 600 кВт для систем накопичення енергії у сферах виробництва та передачі електроенергії. Як система перетворення енергії з накопиченням енергії, так і літій-іонна акумуляторна система виробляються власними силами SCU. Ми можемо підтримати ваш бізнес зі зберігання енергії в акумуляторах, починаючи від виробництва електроенергії, через передачу та розподіл, і закінчуючи всіма процесами до споживачів.
Особливості двонаправлених перетворювачів потужності
Двонаправлений перетворювач змінного струму в постійний, трирівнева технологія керування, ККД 98,5% та висока якість живлення
Двонаправлений перетворювач постійного струму змінного струму для заряджання акумулятора, функція компенсації низької напруги та компенсації реактивної потужності
Двонаправлена координація постійного струму змінного струму з системою EMS через RS485, CAN та Ethernet
Модульна конструкція двонаправленого ізольованого перетворювача постійного струму змінного струму покращує різноманітність з'єднань між акумуляторною батареєю та системою PCS
Основні характеристики
Модульна конструкція
Модуль потужністю 100 кВт забезпечує систему PCS потужністю 300-600 кВт, гнучка конфігурація, просте обслуговування, чудовий вибір для гібридних рішень для зберігання енергії
Висока ефективність
Трирівнева технологія керування, ККД 98,5% та висока якість електроенергії
Сертифікати
Відповідає CE LVD EN 62477, CE EMC EN 61000 EMC, IEC 61727, IEC 62116

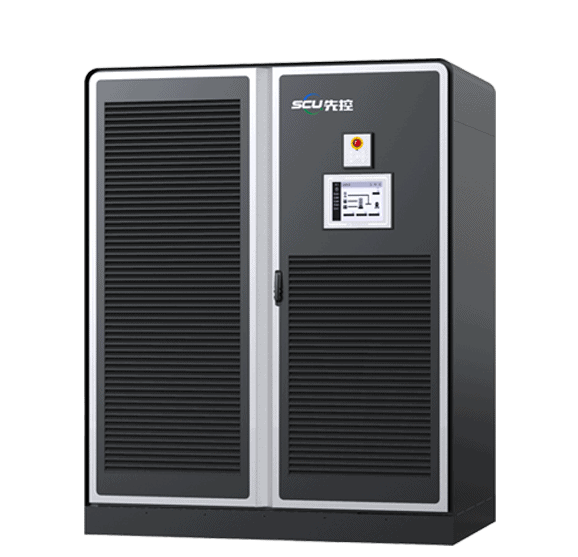

Типи двонаправлених перетворювачів постійного/змінного струму
Продукти
HIPS-300/100, HIPS-400/100
Діапазон напруги: 700-900 В
Потужність: 300 кВт, 400 кВт
Розмір: 1200*1000*2000 мм
Інтерфейс зв'язку: RS485, CAN
HIPS-500/100, HIPS-600/100
Діапазон напруги: 700-900 В
Потужність: 500 кВт, 600 кВт
Розмір: 1400*1000*2000 мм
Інтерфейс зв'язку: RS485, CAN
Технічні характеристики двонаправленого перетворювача постійного струму змінного струму
| Модель / Потужність | HIPS300/100(300 кВт); HIPS400/100(400 кВт); HIPS500/100(500 кВт); HIPS600/100 (600 кВт); | ||
| Параметр постійного струму | діапазон напруги при повному навантаженні (В) | 700-900 | |
| Параметр змінного струму | Номінальна напруга мережі (В) | 3W+N+PE/3W+PE, 380 | |
| Номінальна частота мережі (Гц) | 50 | ||
| Основний параметр | Макс. ефективність | 98,50% | |
| Режим ізоляції | опція ізольованого трансформатора | ||
| Перемикання мережі ввімкнено/вимкнено | STS (опція без STS) | ||
| дисплей | сенсорний екран | ||
| Інтерфейс зв'язку | RS485, CAN | ||
| Протокол зв'язку | Modbus-RTU, Modbus-TCP, CAN2.0B | ||
| стандарти | CE, IEC62477, IEC61000 | ||
